Организация эффективной канализационной системы требует особого подхода к выбору не только насосного оборудования, но и сопутствующих компонентов, таких как шаровые краны. Правильный подбор труб и арматуры обеспечивает бесперебойную работу, долговечность системы и минимизирует риск аварийных ситуаций.
Особенности работы канализационных систем
Канализационные системы транспортируют сточные воды, содержащие:
- Твердые включения и абразивные частицы
- Волокнистые материалы и взвеси
- Агрессивные химические соединения
- Высокую вероятность засорения
Типы насосов для канализационных систем
Правильный выбор насосного оборудования — ключевой фактор надежной работы канализационной системы. Разные типы насосов предназначены для решения специфических задач и работают в различных условиях. Понимание их особенностей поможет сделать оптимальный выбор для вашего проекта.
Классификация канализационных насосов по типу установки
1. Погружные канализационные насосы
Наиболее распространенный тип для стационарных систем. Работают полностью погруженными в перекачиваемую среду.
| Преимущества | Недостатки | Область применения |
|---|---|---|
| Естественное охлаждение перекачиваемой средой Высокая производительность и напор Компактные размеры Низкий уровень шума | Сложность обслуживания Требуется подъем для ремонта Высокие требования к герметичности | Канализационные pumping станции Глубокие колодцы и резервуары Системы принудительной канализации |
2. Поверхностные канализационные насосы
Устанавливаются выше уровня жидкости, забор воды осуществляется через всасывающий шланг.
| Преимущества | Недостатки | Область применения |
|---|---|---|
| Легкий доступ для обслуживания Простота установки и демонтажа Мобильность | Ограниченная глубина всасывания Высокий уровень шума Требуется защита от окружающей среды | Временные системы Откачка из подвалов и котлованов Аварийные работы |
Классификация по принципу работы и конструкции
1. Центробежные насосы
Создают напор за счет центробежной силы вращающегося колеса.
| Тип | Макс. размер частиц | Производительность | Особенности |
|---|---|---|---|
| Свободновихревые | до 100 мм | до 1000 м³/ч | Устойчивы к засорению, низкий КПД |
| Одноканальные | до 80 мм | до 500 м³/ч | Высокий КПД, чувствительны к абразиву |
| Многоканальные | до 50 мм | до 300 м³/ч | Плавная работа, сложная конструкция |
2. Насосы с режущим механизмом (измельчителем)
Оснащены ножами для измельчения твердых включений.
- Типы режущих механизмов:
- Лопастные ножи — для волокнистых материалов
- Твердосплавные ножи — для твердых включений
- Комбинированные системы — универсальное решение
- Область применения:
- Системы с санитарными приборами
- Объекты с повышенным содержанием твердых отходов
- Промышленные стоки с волокнистыми включениями
Специализированные канализационные насосы
1. Фекальные насосы
- Увеличенный проходной канал
- Усиленная конструкция рабочего колеса
- Защита от абразивного износа

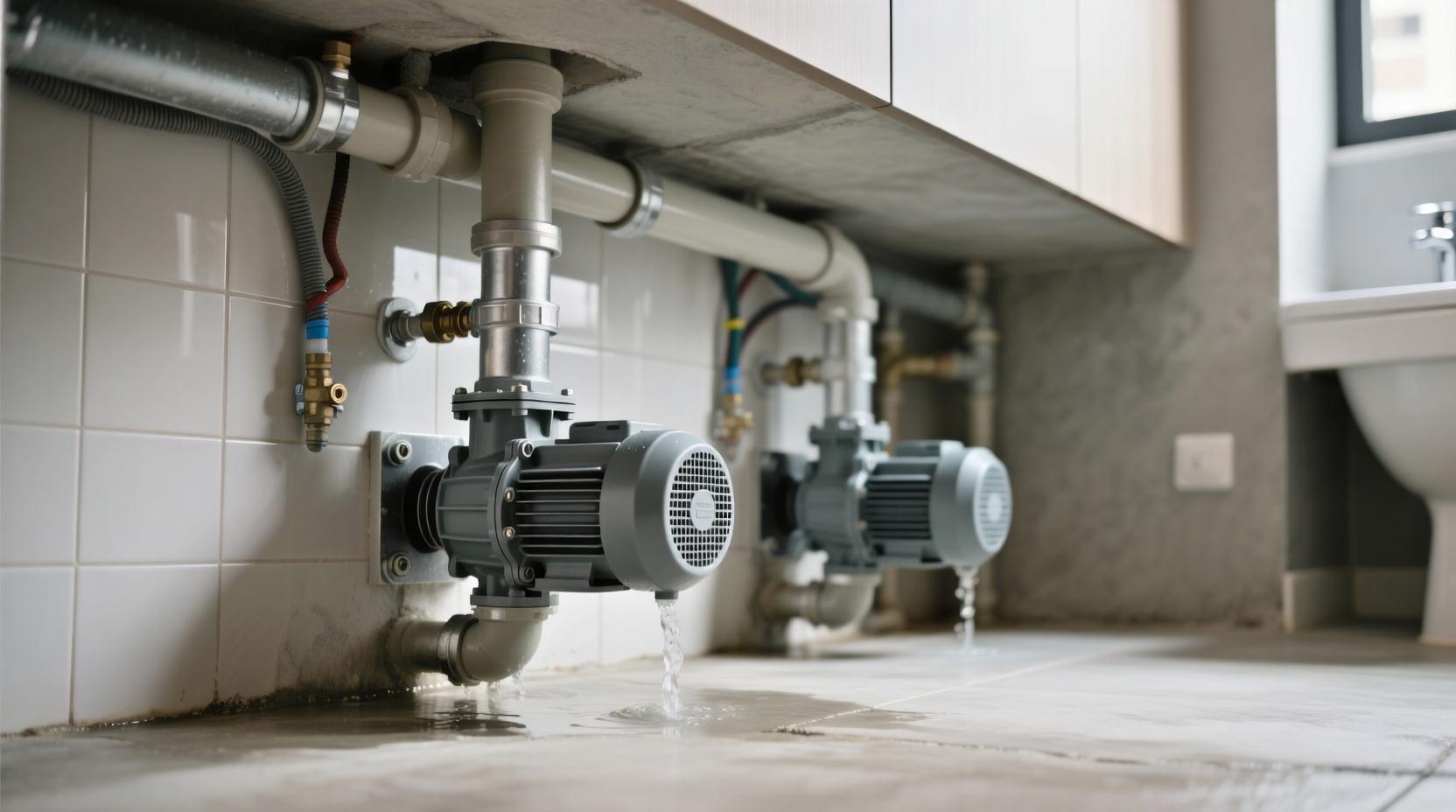

2. Насосы для дренажных систем
- Работа с чистыми и слабозагрязненными стоками
- Защита от run-dry (сухого хода)
- Поплавковый выключатель для автоматической работы
3. Насосные станции готовые к установке
- Комплексное решение «под ключ»
- Встроенная арматура и система управления
- Герметичный корпус с антикоррозионной защитой
Критерии выбора канализационного насоса
| Параметр | Рекомендации | Примечания |
|---|---|---|
| Производительность (м³/ч) | Расчетный расход + 20-30% запас | Зависит от количества пользователей |
| Напор (метров) | Высота подъема + потери + 10-15% запас | Учитывать длину горизонтальных участков |
| Макс. размер частиц | В 1.5-2 раза больше расчетного | Для насосов без измельчителя |
| Температура среды | До 40°C — стандартные, выше — специальные | Влияет на выбор материалов уплотнений |
| Материал корпуса | Чугун, нержавеющая сталь, полимеры | Зависит от агрессивности среды |
Рекомендации по эксплуатации
- Регулярное техническое обслуживание:
- Очистка рабочего колеса от отложений
- Проверка состояния уплотнений
- Контроль вибрации и шума
- Защитные системы:
- Термозащита двигателя
- Поплавковые выключатели
- Датчики сухого хода
- Сезонное обслуживание:
- Консервация на зимний период
- Проверка после длительного простоя
- Замена расходных материалов
Требования к трубам для канализационных систем
Материалы труб
- Чугунные трубы: Высокая прочность, устойчивость к коррозии, шумопоглощение
- ПВХ и НПВХ трубы: Легкий вес, химическая стойкость, гладкая внутренняя поверхность
- Полиэтиленовые трубы (ПНД): Гибкость, устойчивость к ударам, долговечность
- Полипропиленовые трубы: Термостойкость, химическая инертность, сварные соединения
Ключевые характеристики
- Внутренний диаметр (не менее 100 мм для бытовых систем)
- Гладкость внутренней поверхности для снижения риска засоров
- Устойчивость к абразивному износу
- Химическая стойкость к агрессивным средам
- Механическая прочность и устойчивость к гидроударам

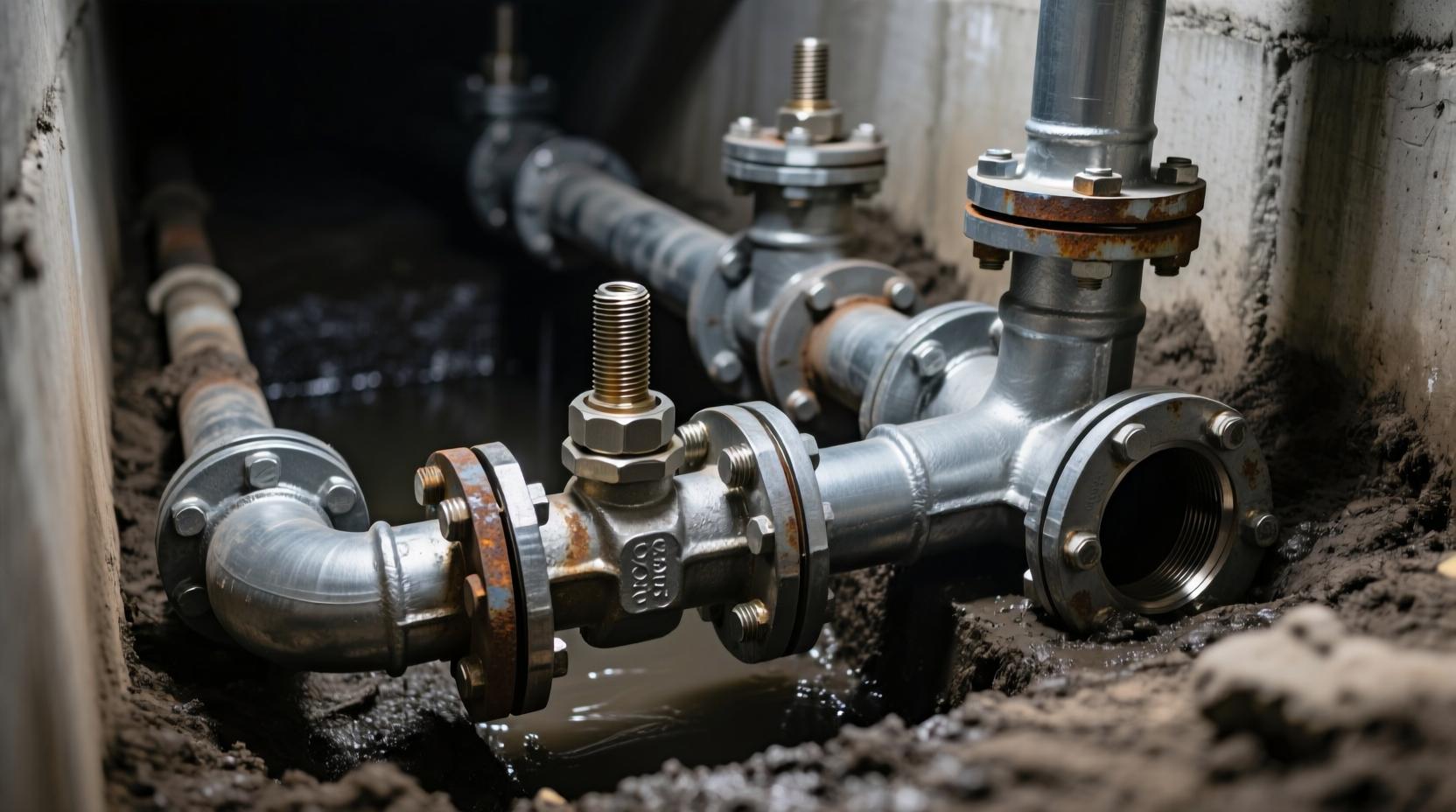

Арматура для канализационных систем
| Тип арматуры | Назначение | Особенности установки |
|---|---|---|
| Обратные клапаны | Предотвращение обратного потока стоков | Установка после насоса, обязательна для всех напорных систем |
| Запорная арматура | Перекрытие потоков для обслуживания | Шаровые краны, задвижки с полным проходом |
| Ревизионные люки | Доступ для очистки и обслуживания | Установка через каждые 15 метров на прямых участках |
| Компенсаторы давления | Сглаживание гидроударов | Особенно важны в системах с измельчителями |
| Воздушные клапаны | Удаление воздушных пробок | Установка в высших точках системы |
Особенности монтажа канализационных систем
Требования к прокладке труб
- Уклон самотечных участков: 1-2 см на 1 метр длины
- Минимальная глубина прокладки для защиты от замерзания
- Использование песчаной подсыпки для равномерного распределения нагрузки
- Установка гильз при прокладке через строительные конструкции
Соединения и герметичность
- Резиновые уплотнительные кольца для пластиковых труб
- Чугунные трубы — соединение на герметике и стяжных хомутах
- Обязательная проверка на герметичность после монтажа
- Использование компенсаторов температурных расширений
Рекомендации по подбору оборудования
- Выбирайте диаметр труб с запасом 20-25% от расчетного
- Для длинных напорных участков используйте трубы с повышенной кольцевой жесткостью
- Обязательно устанавливайте ревизионные колодцы на поворотах и через каждые 15-20 метров
- Предусматривайте возможность механической очистки системы
- Используйте насосы с запасом мощности для работы с засорами
Правильный подбор насосного оборудования, труб и арматуры для канализационных систем требует комплексного подхода и учета всех особенностей эксплуатации. Современные материалы и технологии позволяют создавать надежные и долговечные системы, но их эффективность напрямую зависит от грамотного проектирования и качественного монтажа. Инвестиции в качественное оборудование и профессиональную установку окупаются многолетней бесперебойной работой и минимальными затратами на обслуживание.
