Видео расскажет вам о том, что такое настольный токарный станок с чпу от знатоков СибСталь: Продолжаю совершенствовать токарный станок.
На моем предприятии в скором времени планируется начало серийного выпуска нового изделия. Для него потребуется изготавливать много шестеренок. Само собой возникло желание изготавливать их в автоматическом режиме. Для этого, с помощью элементов УСП12 установил бывшую поперечную подачу станка в вертикальное положение — по лимбу удобно устанавливать высоту зуба. Установил на него крепление для фрезера.

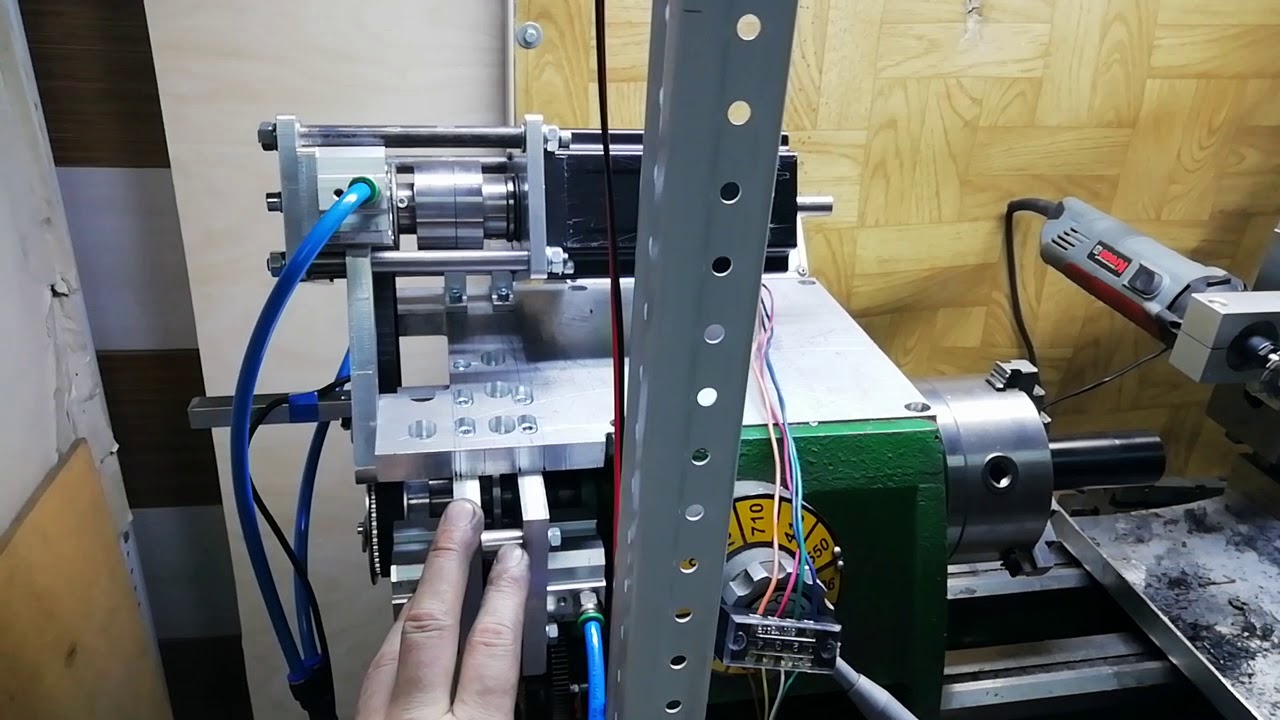

На шпиндель токарного станка запрессовал фланец с закрепленным на нем зубчатым шкивом. Зубчатый шкив соединен с шаговым мотором через муфту Хирта. Муфта замыкается за счет мневомприжима. Фланец, в свою очередь, фиксируется тормозной системой при включении фрезера зажимая и фиксируя шпиндель токарного, чтобы не дергался во время фрезеровки.
Результат — все работает по командам с компьютера. Уже пробовал изготовить шестеренку полностью в автоматическом режиме, но для удобства работы понадобится написать пару макросов. Так же требует переделки тормоз фиксирующий шпиндель токарного станка, т.к. не достаточно крепко держит фланец..
