Функциональные возможности:

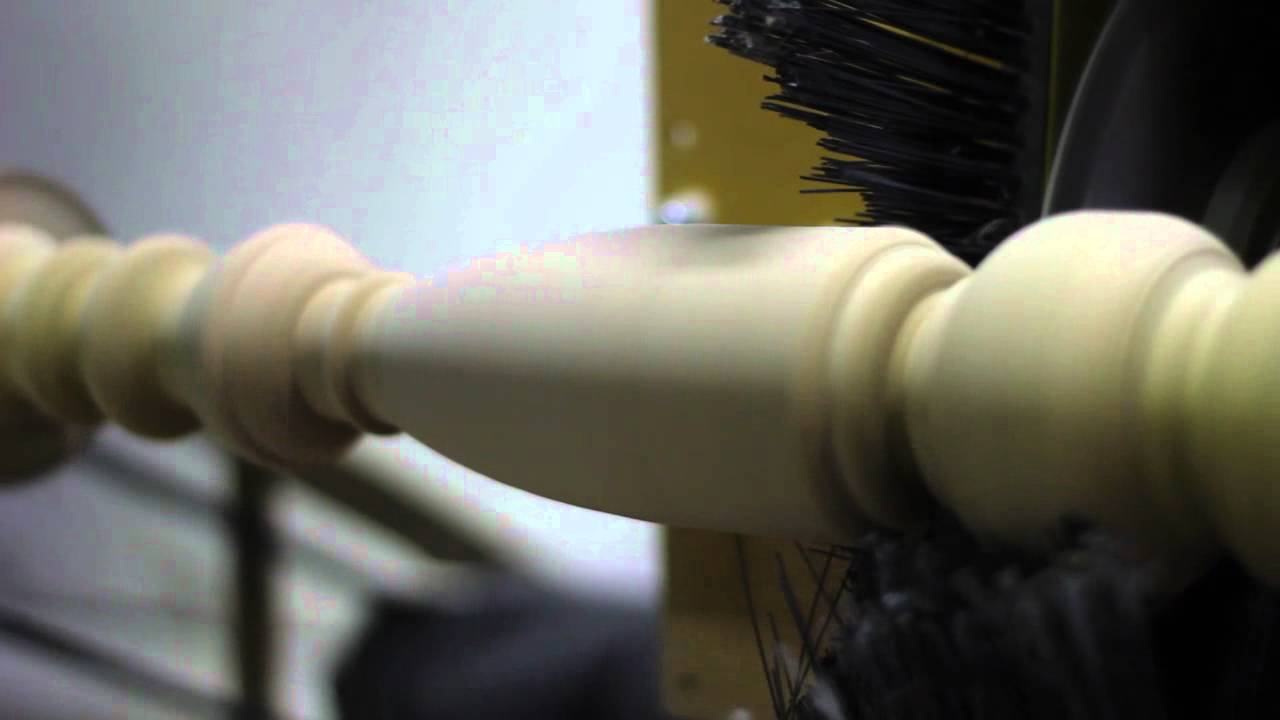

— Токарная обработка.
— Фрезерование каннелюров.
— Фрезерование пазов (под шип).
— Фрезерование граней.
— Изготовление мебельных фасадов.
— Возможность доостнастки системой ЧПУ. 5 осей.
— Технические характеристики:
Токарный режим:
— Максимальный диаметр — 250 мм.
— Минимальный диаметр — 20 мм.
— Максимальная длина обработки 1550 мм.
— Минимальная длина обработки 100 мм.
Режим фрезеровки:
— Максимальная длина 1250мм.
— Дополнительный фрезерный узел — 1200 мм.
— Мощность пильного узла 1,5-2,2 кВТ.
Управление узлом:
Частотный преобразователь. Частота вращения пилы (рекомендуемая) 4500-7000 об/мин.
Привод подачи:
Серводвигатель мощность-0,5 кВт.
Регулировка бесступенчатая. 0-500 ед.
Количество режимов-8.
Общие характеристики подачи:
Min- 0,2 м/мин. max- 4 м/мин
Мощность привода шпинделя 0,5 кВт. Скорость вращения 500-2500 об/мин.
Вариатор -9 фиксированных ступеней.
В качестве инструмента для токарной обработки используется дисковая пила диаметром 250 мм. Z =100, либо фрезер.
Может комплектоваться сервоприводом или шаговым мотором.
Фрезерные головки любые по заказу. Возможно использование простых ручных фрезеров либо тяжелых с жидкостным или воздушным охлаждением.
При дополнении системой ЧПУ используется пятиосная система работы со стандартными программами MACH.
В режиме фрезерования станок работает в реверсивном режиме, что повышает производительность.
.
