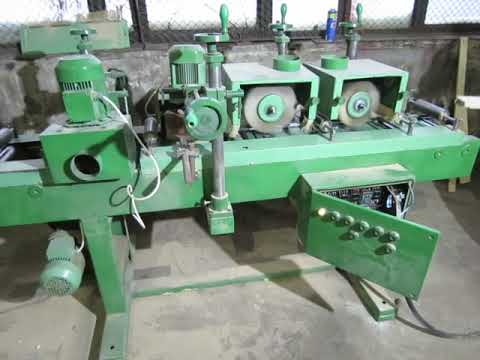

Статья расскажет вам о том, что такое обработка на шлифовальных станках от токарей СибСталь: Станок шлифовальный ШлПФ3-200 предназначен для трехстороннего шлифования погонажных изделий различного профиля.
На станине ШлПФ3-200 устанавливается:
механизм подачи с приводом от мотор-редуктора через цепную передачу на нижние приводные ролики; верхние ролики — не приводные стальные;
две горизонтальные лепестковые шлифовальные головки для обработки верхней части заготовок;
вертикальная лепестковая шлифовальная головка для обработки вертикальной боковой грани;
наклоняемая лепестковая шлифовальная головка для обработки второй боковой поверхности вертикально или под углом.
Особенности ШлПФ3-200:
Возможно применять импортный шлифовальный инструмент
Шлифовальные головки имеют индивидуальные привода от двигателей
Каждый из шпинделей регулируется отдельно
Станок можно встраивать в линию с четырехсторонними строгальными станками.
Технические характеристики:
Ширина обрабатываемых деталей, не более, мм 200
Длина обрабатываемых деталей, мм:
— наименьшая — 800
— наибольшая — не ограничена
Толщина обрабатываемых деталей, не более, мм 100
Число оборотов шпинделей, об/мин 1000
Скорость подачи, м/мин 10
Электроснабжение: ток — переменный, 3-фазный, 380 В, 50 гц
Общая установленная мощность, кВт 2,75
Габаритные размеры (длина х ширина х высота), мм 2300 х 1000 х 1350
Масса, кг 350.
