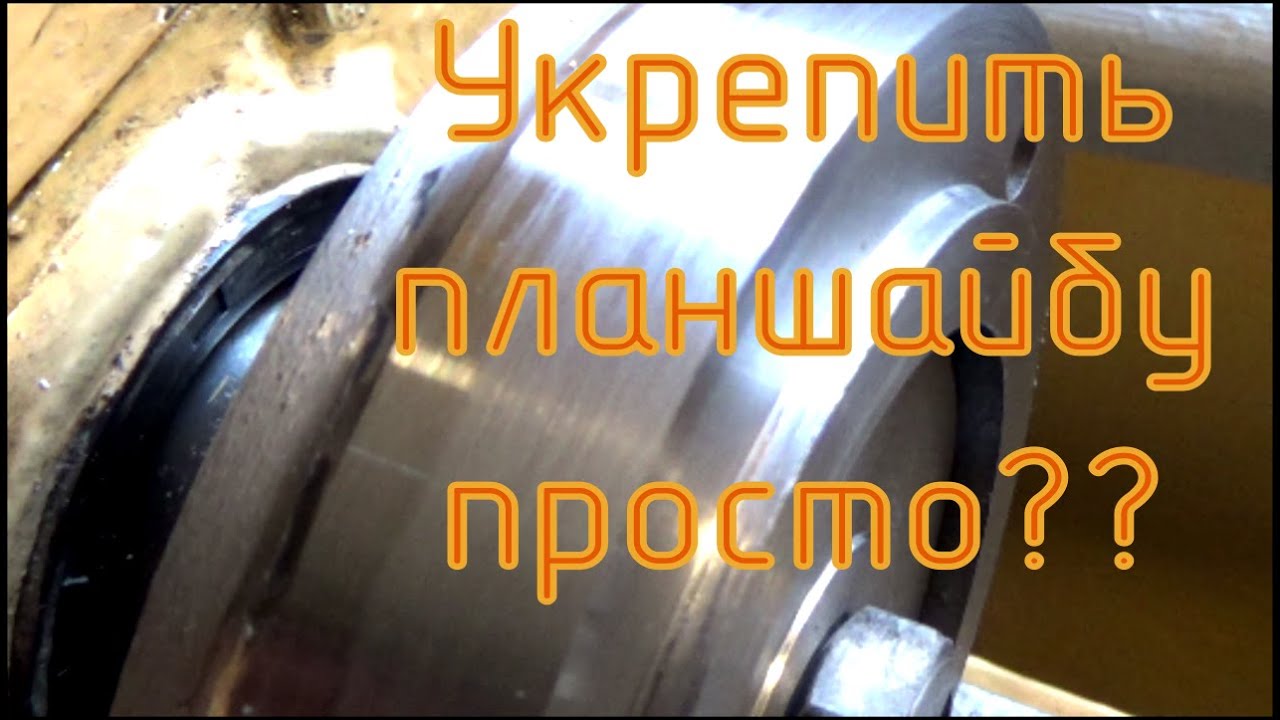

Что позволяет получить шпиндель токарного станка от знатоков СибСталь: Я тут проанализировал то с чем столкнулся при обработке на токарном станке ТВ-4 в предыдущих проектах и подумал: почему станок дробит? Первое что может прийти в голову, это конечно же подшипники шпинделя, когда они послабляются, шпиндель с планшайбой и тяжелым патроном с заготовкой в нем прям начинает сильно телепать..тогда я думал что я подтянул их хорошо, и второе на что я обратил внимание: планшайба… эээ там же цилиндрическая посадка, зажим через резьбу.. и тогда я решил надо бы попробовать стянуть их.. Так родилась идея стянуть через отверстие в шпинделе шпилькой планшайбу. И да это работает. Как это понять? При хорошей обработке, резец по металлу просто шуршит. А не делает тра-та-та-та-та. И второе что сильно отображает качество обработки, это шероховатость, она должна быть равномерной, без каких либо задиров и следов лишних канавок. Поверьте это при хорошем освещении видно глазами.
Что же, видео вышло длинное, но в нем есть мои рассуждения по поводу этого станка, и что было бы предпочтительней.
Ах да, забыл, не переживайте про отверстие в шпинделе, и невозможности вставить центр.. как по мне это все бесполезно.. ну в смысле вставлять в конусное отверстие центр, и обрабатывать в центрах, есть предположение что точности так и не добьешься. да и потом центр всегда можно выточить из прутка и зажимать в кулачках.
Краткое содержание
00:00 Приветствие и что я буду делать для укрепления шпинделя ТВ-4
00:36 Что нам пригодиться для укрепления шпинделя ТВ-4
1:19 Слабое место токарного станка ТВ-4, подшипники, шпиндель, планшайба
2:40 Закрепить планшайбу намертво — задача номер один
3:19 Клеить планшайбу или нет? Выбор за тобой, зритель
4:35 Большой патрон или маленький, 125 мм или 100мм?
5:18 Думаешь большая глубина резания это правильно?
6:12 Снимаем патрон, махаем молотком
8:36 подготовительные работы перед сборкой стягивающей струны
10:50 Стянул планшайбу, подготовим базы под патрон
13:30 Ставим патрон первый раз, катаем индикатор, снимаем..
14:39 Важно отслеживать затяжку подшипника шпинделя
16:16 Проверяем, точим, ломаем отрезной резец
18:06 Выводы, и размышления
Приятного просмотра!.
