Давайте разберемся в том, что такое число зубьев зубчатого колеса от профессионалов СибСталь: Видео дает представление о принципе действия автоматической коробки, а именно о принципе работы планетарной передачи.
Краткое содержание видео:
0:17 — Из чего состоит планетарная передача
0:46 — Как меняется передаточное отношение в планетарной передаче
0:59 — Задняя передача
1:15 — Прямая передача
1:27 — Понижающая передача
Планетарная передача состоит из:
— Солнечной шестерни
— Планетарных шестеренок или сателлитов, имеющих одинаковый размер и входящих в зацепление с солнечной шестерней.
— Водило фиксирует оси сателлитов.
— Кольцевой или коронной шестерни. Это внешнее зубчатое колесо, имеющее внутреннее зацепление с планетарными шестернями.
Передача движения в обратном направлении (задняя передача). Водило фиксируется, солнечная шестерня вращается по часовой стрелке. Движение передается на сателлиты и коронную шестерню, и они вращаются против часовой стрелки.
Передаточное отношение = число зубьев солнечной шестерни / число зубьев коронной шестерни.

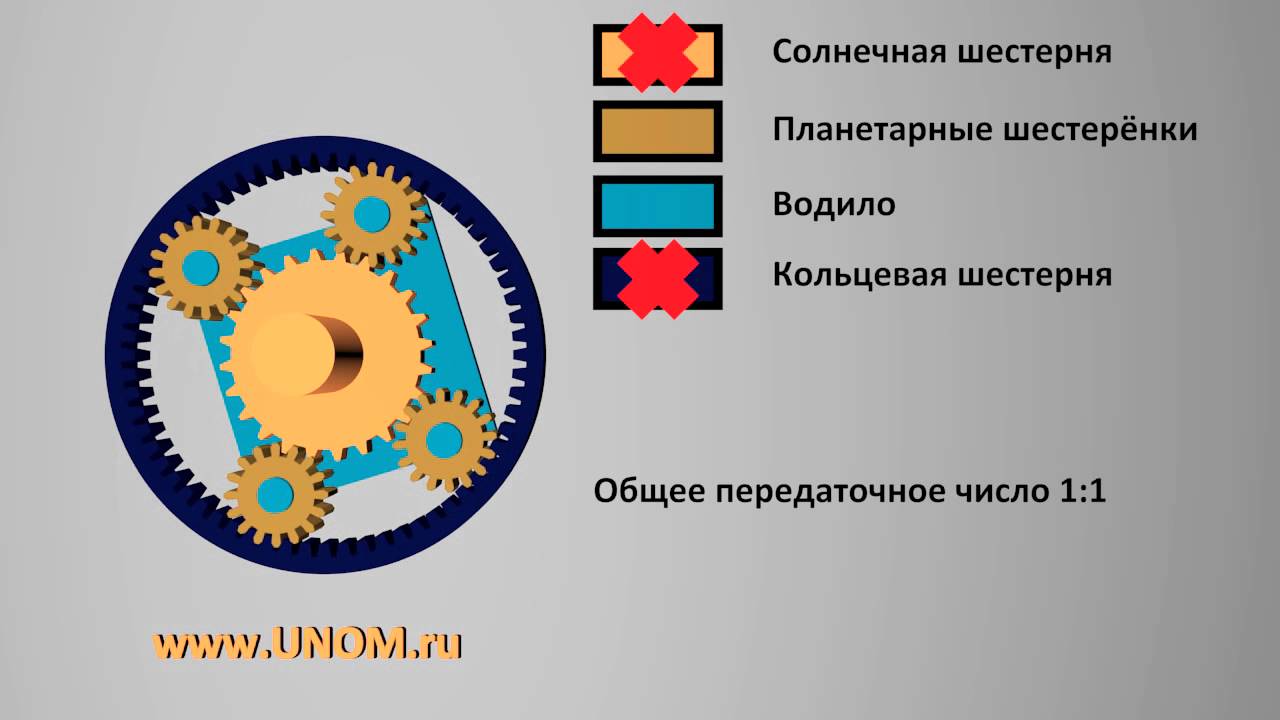

Прямая передача включается, если солнечная и кольцевая шестерня вращаются в одном направлении с одной скоростью, а мощность снимается с водила.
Понижающая передача — кольцевая шестерня застопорена. Вращение передается на солнечною шестерню, а мощность снимается с водила. При этом, обеспечивается большой крутящий момент при маленькой скорости. Соответственно, если при застопоренной кольцевой шестерне движение подается на водило, а мощность снимается с солнечной передачи, то это повышающая передача.
Передаточное отношение планетарной передачи = 1/(1+число зубьев кольцевой шестерни/число зубьев солнечной)
В настоящей автоматической коробке передач используются каскады планетарных рядов..
