Что представляет собой оператор токарного станка с чпу от экспертов СибСталь: Сегодня хочу рассмотреть такую тему, как система измерений для инструмента и деталей на станке. Обсудим для чего подобные датчики нужны, их конструктив и принцип действия. Производителей и конкретные модели будут рассмотрены в отдельном видео.
Системы устанавливаются как на токарные, так и на фрезерные станки с ЧПУ.
Система контроля инструмента — необходима для измерения инструмента, контроля износа и обнаружения поломки режущей кромки инструмента.
Система для измерения детали пригодятся для привязки заготовки и контроля размеров изделия.
Датчики для контроля инструмента имеют два исполнения: контактные и бесконтактные.
В токарных станках система измеряет вылет инструмента по оси Х и смещение по Z. На фрезерных – вылет по длине и диаметр.
Теперь переместимся к обрабатывающим центрам. Датчик может устанавливаться на стол статично, при помощи сухаря и гайки, либо же на стол крепится база, на которую, в последствии, устанавливается датчик.

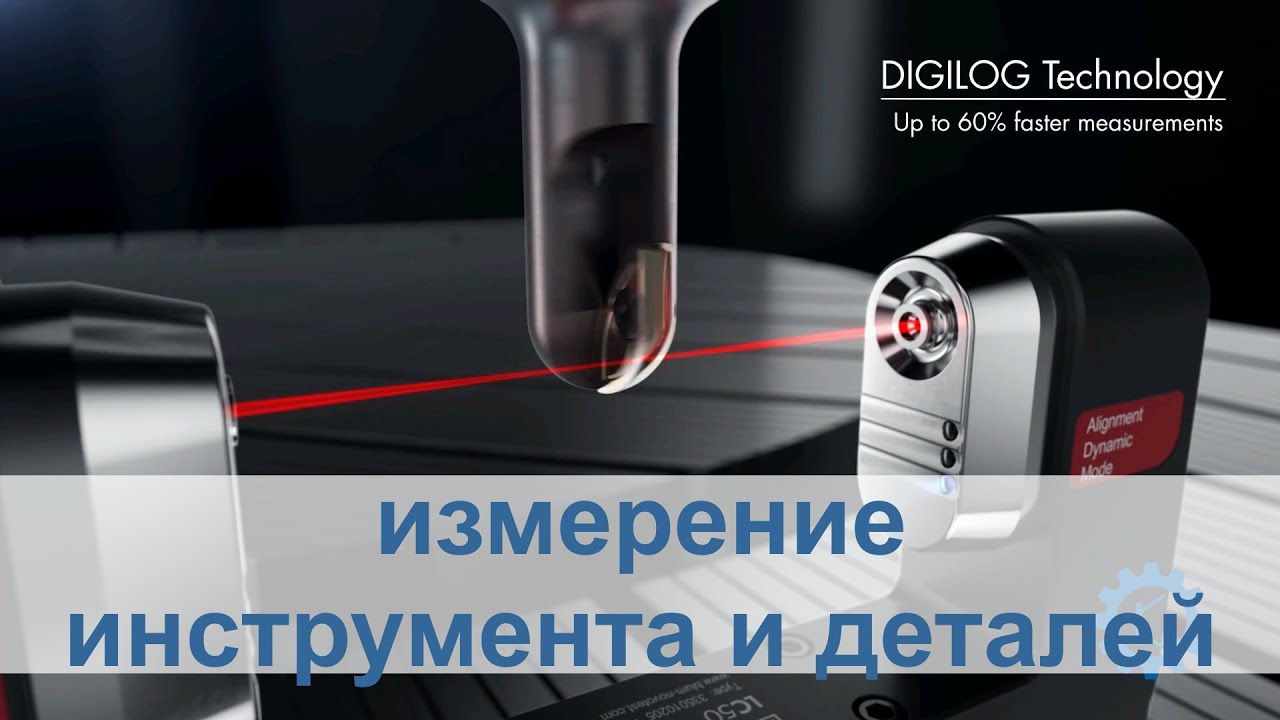

Бесконтактные же системы, их ещё можно называть лазерными, следуя названию, не имеют необходимости в контакте с инструментов, обмер происходит в момент прерывания луча проходящим инструментом. Имеют более высокую точность и скорость измерения, а также могут производить замер на любых оборотах шпинделя и направлении вращения. Позволяет производить полное измерение каждой пластинки даже на угловых головках.
По конструктиву лазеры бывают двух исполнений: раздельные и совмещенные. Раздельные датчики могут устанавливаться абсолютно в любом месте рабочей зоны станка. Главное правило: обеспечить прямой контакт излучателя и приёмника, но чем больше расстояние между ними, тем ниже точность. Совмещенные же датчики имеют общую базу и устанавливаются на стол или станину. Луч постоянен и в настройке не нуждается. Бесконтактные системы самые дорогие… обеспечивают наилучшую точность, не требуют обслуживания, как замены щупа или ломкой вставки.
Теперь о системах для измерения заготовки и детали.
Для токарных станков датчик устанавливаем в инструментальный блок (VDI30/40, BMT) и в револьверную головку, а на фрезерном – это отдельная оправка с нужным конусом (BT40/50, HSK).
Привязку заготовки можете производить по одному краю, по двум и по отверстию и это далеко не весь перечень. Подробные возможности можно посмотреть в видео про опцию 10 Но самое главное – упрощается начальная привязка заготовки: кинули деталь на стол, прижали, обмерили – поехали обрабатывать. Все быстро и просто.
После изготовления можно произвести измерение в контрольных точках, не снимая деталь со станка. При необходимости оперативно внести изменения и довести параметры детали до требований чертежа без съема со станка и последующей установки.
И последнее различие всех вышеуказанных систем. Это тип передачи сигнала: оптический, радио и проводной.
Проводная – самая простая, со стабильной передачей сигнала, но требующей прокладки проводов в броне от электрошкафа к месту измерения.
Оптическая передача — самая распространенная, имеет стандартную точность. Датчик с щупом должен находиться в пределах видимости для приемника. Просты в монтаже, подходят практически для всех моделей вертикально-фрезерных центров.
Радиопередача подходит для станков больших размерных групп и крупногабаритных деталей, где нет возможности обеспечить постоянный визуальный контакт для оптической системы. Сигнал более надежен чем у озвученных ранее. Рекомендую устанавливать на портальных и 5ти осевых
Для ручной привязки заготовки существуют датчики, которые не как не связанны со стойкой и сигнализируют момент касания, ввод данных оператор делает вручную.
