Приветствую вас, уважаемые пользователи.
Это канал ДенисовТех (denisovtech.com) ……. с вами я, Дмитрий Денисов
Сегодня я кратко расскажу о предлагаемых мной комплектах для настройки соосности токарно-фрезерных станков.
Основой комплектов являются цилиндрические вставки-диоптры различной формы.
Комплект для токарного станка позволяет провести проверку и настройку соосности вала станка относительно направляющих, параллельно имея возможность проверка биения (отклонения) вала.
Базовый набор состоит из нескольких вставок-диоптров (количество которых зависит от желаемой комплектации) — для вала, патрона, люнетов, суппорта, задней бабки.
Расширенный набор предоставляет пользователю несколько дополнительных деталей и опций — таких как одно или несколько креплений для лазера (целеуказателя и лазерной указки), а также несколько дополнительных вставок, дающих возможность комбинировать вставки между собой (что расширяет способы измерений и дает возможность использовать дополнительные инструменты).
Предполагается дальнейшее расширение комплекта.
В чем разница между предлагаемым комплектом и какими-либо другими приспособлениями, служащими для настройки станков ?
Возьмем к примеру наиболее часто используемые приспособление — поверочный цилиндр (так называемую «скалку»), поверочную плиту, регулируемую платформу «самолет», индикаторную стойку ….. наряду с неоспоримыми достоинствами — у них также есть и недостатки.
Во-первых, некоторые из них (поверочные и мерные) довольно дороги.
Во-вторых, у некоторых из них возможности очень ограничены — например для проверки биения оси вала или соосности токарных направляющих скалка конечно хороша, но как быть когда требуется проверка соосности направляющих, для которых обычная скалка слишком коротка (а покупка длинной точной скалки требует приличных затрат) ?
В-третьих, некоторые приспособления могут быть либо не очень подходящими при использовании в неспецифичных для них измерениях, либо могут быть просто неудобными (например будут создавать помехи другому измерительному оборудованию или будут отвлекать внимание побочными показателями).
Тогда как предлагаемый мной комплект хотя и не обладает высокой точностью (как поверочные и индикаторные приспособления), и предназначен для довольно узкого (в базовой комплектации) круга задач — но зато он дешев, максимально прост в использовании, во вполне удовлетворительной степени точен (и чем длиннее направляющие станка, тем точнее будут измерения), а в расширенной комплектации еще и позволяет увеличить количество способов измерений (т.е. можно будет измерять не только соосность станка).
Кстати, комплект настолько нетребователен, что при необходимости позволяет запросто обойтись даже без лазера (в случае если у пользователя его нет вообще, или просто села батарейка питающая лазер) — на точность определения соосности станка это не сильно повлияет по сравнению с позиционированием лазером.
Комплект для фрезерного станка позволяет провести проверку и настройку перпендикулярности вала фрезерного станка относительно координатного стола или суппорта токарно-фрезерного станка, ну разумеется возможна проверка биения (отклонения) вала фрезерной головы.
Базовый набор представляет собой несколько вставок-диоптров для вала (количество вставок зависит от желаемой комплектации), а также комплектуется одной планкой для лазера и контрольным элементом (имеющим крепление или магнит) для координатного стола или суппорта комбинированного станка.
Расширенный набор предоставляет второе крепление для лазерного указателя, а также возможность комбинировать вставки (что расширяет способы измерений и дает возможность использовать дополнительные инструменты).

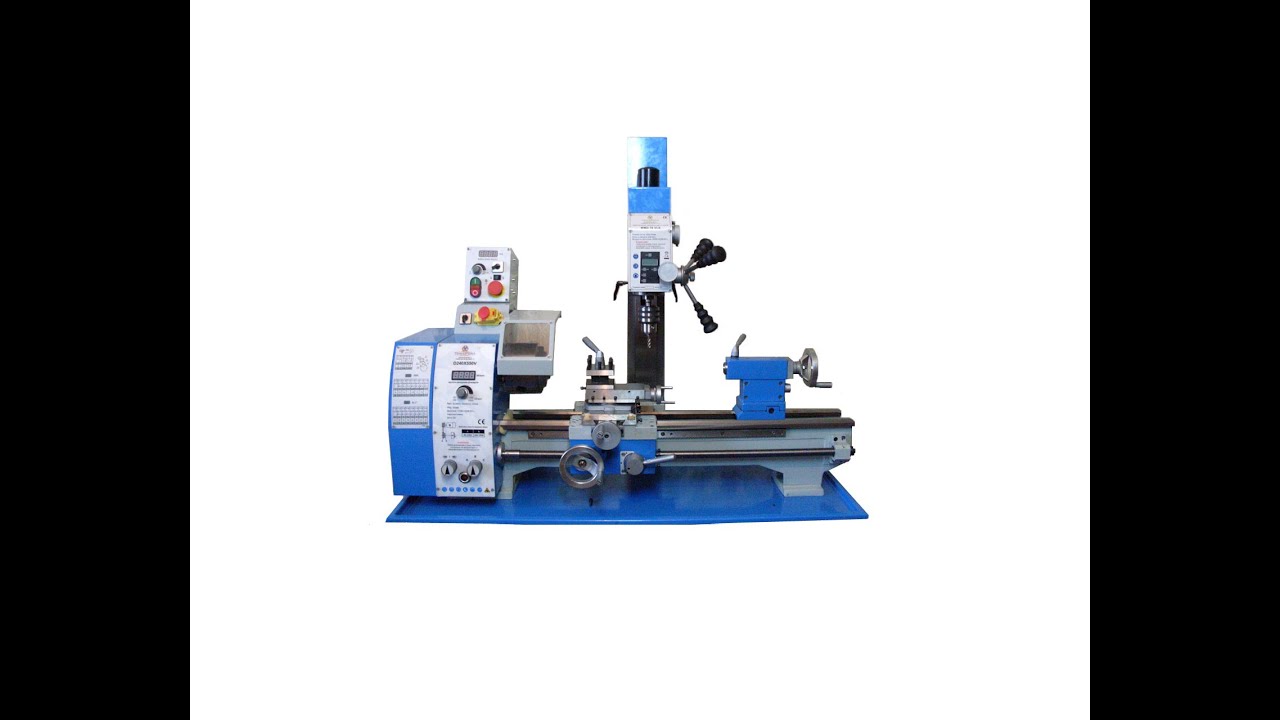

Набор особенно полезен тем, кто имеет хоббийные токарно-фрезерные станки, у которых съемная фрезерная голова крепится к станине токарного станка.
Предполагается дальнейшее расширение комплекта.
Ну и завершают обзор универсальные комплекты для настройки соосности станков.
В отличие от двух предыдущих наборов, предназначенных в большинстве случаев только для конкретной модели станков (так как диаметры внутренних отверстий станка, используемых для вставок-диоптров, в разных станках тоже разные) — диоптры данного набора можно подстраивать под параметры большинства хоббийных и полупрофессиональных станков
Приобрести предлагаемые наборы можно посетив на моем сайте страницу оформления заявки на разработку.
А в случае возникновения каких-либо вопросов — можете связаться со мной по телефону или электронной почте, указанным на сайте в разделе «Контакты».
На этом заканчиваю.
Всем добра, здоровья и хорошего настроения.
С уважением — ваш ДенисовТех
..
